物理2年(一問一答式)

物理2年(電流の性質)
 No 問題  解答ボタン
  [回路・電気用図記号]
 1 電流が流れるひとまわりの道筋を何というか。
 2 問(1)を電気用図記号で表したものを何というか。
 3 次の①~⑦の電気用図記号は,それぞれどのような電気器具を表しているか。



 4
 5
 6
 7
 8
 9
  [電流回路]

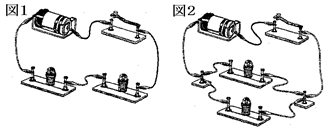

 10 図1のような豆電球のつなぎ方をした回路を何というか。
 11 図2のような豆電球のつなぎ方をした回路を何というか。
 12 図1において,片方の電球をはずしたときもう片方の電球はどうなるか。
 13 図2において,片方の電球をはずしたときもう片方の電球はどうなるか。
  [電流回路]
  次の図のような回路を作り,電流や電圧を測定する実験を行った。
ただし,S1,S2はスイッチ, A,B,Cは同じ種類の豆電球である。

スイッチを以下のように操作したとき,点灯する豆電球をすべて答えよ。
ただし,点灯しない場合には, 「点灯せず」と答えよ。

 14 S1だけを入れたとき。
 15 S2だけを入れたとき。
 16 S1とS2を入れたとき。
  [電流計と電圧計]

 17 図1のaには,電流計と電圧計のどちらをつなげばよいか。
 18 図1のbには,電流計と電圧計のどちらをつなげばよいか。
 19 aの計器を表す電気用図記号を,図2から選んで番号を書け。
 20 bの計器を表す電気用図記号を,図2から選んで番号を書け。
 21 スイッチを入れたとき,電流の流れる向きは,P,Qのどちらか。
 22 計器aの+端子はア,イのどちらにつないだらよいか。

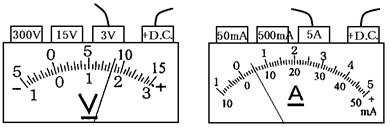

 23 この実験で,電圧計と電流計の目盛りが,それぞれ次の図のようになった。
電熱線にかかる電圧,電熱線を流れる電流をそれぞれ求めよ。



 24
  [電流計と電圧計]
 25 電流計は回路に(  )列に,電圧計は回路に(  )列につなぐ。
 26
 27 1Aは何mAか。
 28 電流計の50mA端子につないだところ電流計は図のaようになった。
何mAか。


 29 次に,抵抗をかえ電流計の500mA端子につないだところ電流計は上図のbのようになった。何mAか。
 30 ある別の回路の豆電球にかかる電圧を電圧計で測った。
そのときに-端子を15Vにつないだら,針が0からほとんど動かなかった。
このとき,-端子を300V,3Vのどちらにかえたらいいか。

  [電流計と電圧計]

 31 図のadには電流計と電圧計のどちらを入れたらよいか。
 32 aは問(31)のどの端子につないだらよいか。
 33 dは問(31)のどの端子につないだらよいか。
 34 電圧計はどことどこの間に入れたらよいか。
 35 電圧計の端子eはどこにつないだらよいか。
 36 電圧計の端子fはどこにつないだらよいか。
 37 電圧計が 3V,15V,300Vの3つの端子をもつものとする。
電源の電圧がわからないとき,最初どの端子につないだらよいか。

  [電流と電圧の性質]

 38 図1において,点Aの電流は0.2Aであった。点Bの電流はくらか。
 39 図1において,点Aの電流は0.2Aであった。点Cの電流はくらか。
 40 図1において,A,B,Cを流れる電流をそれぞれ,IA,IB,ICとすると,IA,IB,ICの間にはどのような関係が成り立つか。
 41 図2において点Dの電流は0.5A,点Eの電流は0.2Aであった。
点Fの電流を求めよ。

 42 図2において点Dの電流は0.5A,点Eの電流は0.2Aであった。
点Gの電流を求めよ。

 43 図2において,D,E,F,Gを流れる電流をそれぞれ,ID,IE,IF,IGとすると,ID,IE,IF,IGの間にはどのような関係が成り立つか。
  [電流と電圧の性質]

 44 図1において,電池の電圧は3Vで,AB間の電圧を計ったところ1.2V であった。
BC間の電圧を求めよ。

 45 図1で電池の電圧をV,電球Pにかかる電圧をVP,電球Qにかかる電圧をVQとすると,V,VP,VQの間にはどのような関係が成り立つか。
 46 図2において電球Rにかかる電圧は3Vであった。

電球Sにかかる電圧はいくらか。

電池の電圧はいくらか。

DF間の電圧はいくらか。

 47
 48
 49 図2で電池の電圧をV,電球Rにかかる電圧をVR,電球Sにかかる電圧をVSとすると,V,VR,VSの間にはどのような関係が成り立つか。
 50 図1,図2では,豆電球1個の明るさはどちらが明るいか。
  [電流と電圧の性質]
   次の電流,電圧の大きさを求めよ。

 51 の豆電球の電圧
 52 の豆電球の電圧
 53 の豆電球に流れる電流(mA)
