物理2年(一問一答式)

物理2年(オームの法則)
 No 問題  解答ボタン
  [導体と絶縁体]
 1 金属などの,電流が流れるものを何というか。
 2 電流を流すための問(1)の金属でできた線を何というか。
 3 ガラスやプラスチックなど,電流が流れないものを何というか。
  [導体と絶縁体]
 4 電流の流れにくさを何というか。

また,その単位は何か。

 5
 6 電気配線には,一般に,鉄の針金を使わないで銅の針金を使うが,それはなぜか。
 7 金属線に使われる抵抗の大きさは,金属線の種類によってちがう。
一般に電熱線に使われている金属の名前を書け。

  [オームの法則]
   下のグラフはある電熱線の両端に加えた電圧とそのときに流れる電流の関係を表している。

 8 電熱線P,Qはどちらが電流が流れやすいか。
 9 電熱線P,Qはどちらが抵抗が大きいか。
 10 グラフより電熱線が同じときの,電流と電圧の値はどんな関係といえるか。
 11 問(10)のような電流と電圧の関係を何の法則というか。
 12 Pに6Vの電圧がかかったとき何Aの電流が流れるか。
 13 Qに,ある電圧をかけたとき0.5Aの電流が流れた。
このときの電圧の大きさを求めよ。

  [オームの法則]
 14 電流20A,電圧100Vのときの抵抗の大きさを求めよ。
 15 電流200mA,電圧8Vのときの抵抗の大きさを求めよ。
 16 抵抗5Ω,電圧10Vのときの電流の大きさを求めよ。
 17 抵抗50Ω,電圧20Vのときの電流の大きさを求めよ。
 18 抵抗10Ω,電流2Aのときの電圧の大きさを求めよ。
 19 抵抗5Ω,電流200mAのときの電圧の大きさを求めよ。
  [オームの法則]
  下の図のように,2種類の固定抵抗abを用意し,それぞれにかかる電圧と流れる電流の強さをはかった。
下の表はその結果を表したものである。


 20 固定抵抗aの電気抵抗は,いくらか。
 21 固定抵抗bの電気抵抗は,いくらか。
 22 固定抵抗bに5.0Vの電圧をかけると何Aの電流が流れるか。
 23 固定抵抗aに1.2Vの電圧をかけると何mAの電流が流れるか。
  [直列回路の計算]

 24 図の回路で,20Ωの抵抗を流れる電流はいくらか。
 25 20Ωの抵抗に加わる電圧はいくらか。
 26 30Ωの抵抗に加わる電圧はいくらか。
 27 電源の電圧は何Vか。
  [直列回路の計算]
   図のように30Ωと60Ωの電熱線を直列につないだ回路をつくった。

 28 電流計は50mAを示した。電熱線の電圧Xはいくらか。
 29 電流計は50mAを示した。電熱線の電圧Yはいくらか。
 30 電源の電圧を求めよ。
 31 回路全体の抵抗を求めよ。
  [直列回路の計算]
   次の図のような回路で,RΩの抵抗に加わる電圧は4V,回路に流れる電流は0.2Aであった。

 32 10Ωに加わる電圧はいくらか。
 33 電源の電圧はいくらか。
 34 Rを求めよ。
  [直列回路の計算]

 35 抵抗Aと抵抗Bを合わせた合成抵抗の大きさはいくらか。
 36 点アを流れる電流は何Aか。
 37 抵抗器Aに加わる電圧は何Vか。
 38 抵抗器Bに加わる電圧は何Vか。
  [直列回路の計算]

 39 回路全体の抵抗は何Ωか。
 40 4Ωの豆電球に流れる電流は何Aか。
 41 2Ωの豆電球にかかる電圧は何Vか。
  [並列回路の計算]

 42 Aの両端の電圧はいくらか。
 43 Aを流れる電流はいくらか。
 44 P点を流れる電流はいくらか。
 45 AとBの合成抵抗はいくらか。
  [並列回路の計算]

 46 抵抗器Aを流れる電流は何Aか。
 47 抵抗器Bを流れる電流は何Aか。
 48 を流れる電流は何Aか。
 49 AとBの合成抵抗はいくらか。
  [並列回路の計算]
   図のように30Ωと60Ωの電熱線を並列につないだ回路をつくった。

 50 30Ωの電熱線を流れる電流は150mAであった。
30Ωの電熱線にかかる電圧を求めよ。

 51 電源の電圧を求めよ。
 52 60Ωの電熱線を流れる電流を求めよ。
 53 電流Zの大きさを求めよ。
 54 回路全体の抵抗を求めよ。
  [直列+並列回路の計算]
   次の電流,抵抗の大きさを求めよ。

 55 の豆電球の抵抗
 56 の豆電球に流れる電流
 57 の豆電球の抵抗

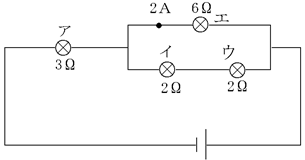

  [直列+並列回路の計算]
   次の電流,電圧の大きさを求めよ。

 58 の豆電球にかかる電圧
 59 に流れる電流
 60 に流れる電流
 61 電池の電圧
