物理2年(一問一答式)

物理2年(電流と磁界)
 No 問題  解答ボタン
  [磁界・磁力線]
   次の図は,棒磁石のまわりにうすくまいた鉄粉の模様を示したものである。

 1 図のように,磁石が鉄粉におよぼすを何というか。
 2 問(1)の力がはたらいている空間を何というか
 3 磁石が鉄粉におよぼす力で磁石のまわりに鉄粉がつくるを何というか。
 4 図の線上に方位磁針を置いたとき,方位磁針のN極が指す向きを何というか。
 5 A~Dに方位磁針を置くと,磁針の向きはそれぞれ次のア~カのどれになるか。



 6
 7
 8
  [磁界・磁力線]
   次の図はある棒磁石のまわりの磁界のようすを示している。

 9 この磁石のN極は,図1のX,Yのどちらか。
 10 図1のA,Bに置かれた磁針は,それぞれ図2のどれになっているか。


 11
 12 図1のA~Dの各点でもっとも磁界が強いのはどこか。
  [磁界・磁力線]
 13 磁界とは何か。
 14 磁界の向きとは何か。
 15 磁力線とは何か。
 16 磁界の強さが強いところほど,磁力線はどのようにかくか。
 17 方位磁針の北を向く極はN極か,S極か。
 18 問(17)はなぜか。その理由を簡単に答えよ。
  [電流と磁界]

 19 磁界の向きはアイのどちらか。
 20 電流の向きを反対にしたとき磁界の方向はア,イのどちらか。
 21 Bに磁針をおいたとき,どのようにふれるか。a~dから選べ。
 22 Cに磁針をおいたとき,どのようにふれるか。a~dから選べ。
  [電流と磁界]
  図のように,厚紙の中心に導線を通し,導線のまわりに4つの磁針を置き,電流を流した。

 23 導線に電流を流すと,どのような形の磁界ができるか。
 24 図のときの磁界の向きは上から見て時計回りか,反時計回りか。
 25 導線の矢印の向きに強い電流を流すと磁針が180°回転するのはa~cのどの磁針か。
 26 問(24)の結果が生じるのは何の法則にしたがったからか。
  [電流と磁界]
   図1は,直線状の1本の導線,図2は,1本のコイルのまわりの磁界のようすを,磁針で示したものである。

 27 図1で,電流の向きは図のア~エのどれか。記号で答えよ。
 28 図2で,電流の向きは図のア~エのどれか。記号で答えよ。
  [電流と磁界]

 29 a点での磁界の向きは,東西南北のどちらか。
 30 d点での磁界の向きは,東西南北のどちらか。
 31 b点とc点では,どちらの磁界が強いか。
  [電流と磁界]
 32 図のようなコイルのまわりに方位磁針A,B,Cをおいて電流を流した。
このとき,真上から見たそれぞれの磁針が示す向きをa~dから選べ。



 33
 34
  電流と磁界]
 35 直流の電流によって磁界の向きがどうなるかを磁針を使って調べた。
磁針を導線の上部においたとき,磁針のN極の向きが正しいのは図のア~エのどれか。

  [コイルによって生じる磁界]
   図のように,コイルに矢印の向きの電流を流した。
図のcはコイル内部の点,dはコイルの中央から少しはなれた点である。

 36 N極はa,bのどちらか。
 37 a~d点の磁界の向きを,次から選べ。

  (↓,→,←,↑)

 38
 39
 40
 41 コイルの向きを変えることなく,N極,S極を逆にするには,電流をどうすればよいか。
 42 コイルに生じる磁界を強くするには,どうすればよいか。3つあげよ。
  [コイルによって生じる磁界]

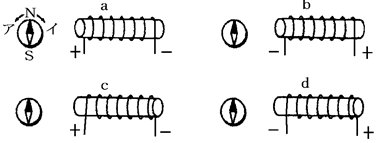

   図のa~dのコイルに電流を流したときにできる磁界について次の各問いに答えよ。

 43 コイルaの方位磁針はア,イどちらの向きに動くか。
 44 コイルaと方位磁針の動く向きが等しくなるのはどれか。記号で答えよ。
 45 a~dのコイルから方位磁針を遠ざけていくと,方位磁針の動く大きさはどうなるか。
