理科2年 物理
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間:
No2 理科(電気) 電流と電圧

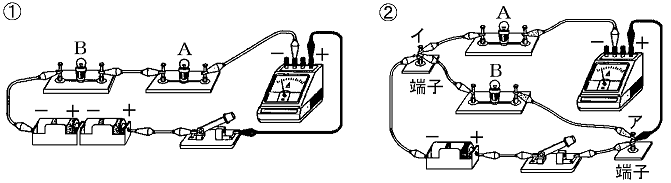

問1 (1)
のような豆電球のつなぎ方を何つなぎというか。

答え:
(2) のような豆電球のつなぎ方を何つなぎというか。

答え:
(3) のような豆電球のつなぎ方で,豆電球Aをゆるめてからスイッチを入れると豆電球Bは点灯するか,点灯しないか。

答え:
点灯する 点灯しない
(4) のような豆電球のつなぎ方で,豆電球Aをゆるめてからスイッチを入れると豆電球Bは点灯するか,点灯しないか。

答え:
点灯する 点灯しない
問2 (1)

図1で,1の場所を200mAの電流が流れている。
2の場所の電流は何mAか。

答え: mA
(2) 図2で,1の場所を200mA,2の場所を150mAの電流が流れている。
3の場所の電流は何mAか。

答え: mA

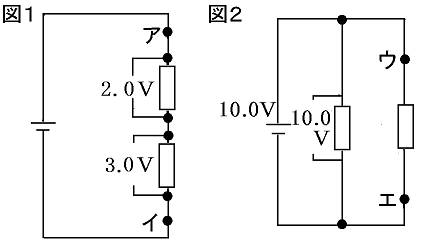

問3 (1) 図1,2のような回路について,次の各問いに答えよ。



図1アイ間の電圧は何Vか。(小数点1位まで)

答え: V
(2) 図2ウエ間の電圧は何Vか。(小数点1位まで)

答え: V
問4 (1) 下の図について,次の各問いに答えよ。



図のウに流れている電流は何Aか。(小数点2位まで)

答え: A
(2) 図のアに流れる電流は何Aか。(小数点2位まで)

答え: A
