理科2年 物理
  1. 残り時間が0になると、自動的に採点します。
  2. 時間内に終了する場合は、一番下の「採点する」のボタンを押してください。
残り時間:
No3 理科(電気) 磁界
問1 (1) 下図のように電流と磁界について調べた。

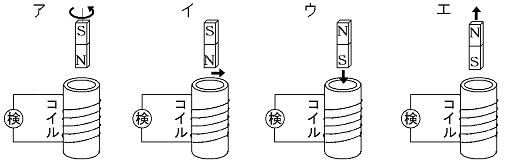

次のア~エで,棒磁石を矢印の向きに動かしたとき,右図と同じ向きに電流が流れるのはどれか。



答え:
(2) この実験のような現象を何というか。

答え:
(3) このとき流れる電流を何というか。

答え:
(4) 棒磁石をコイルの中に入れたまま動かさないとき問題3の電流は流れるか。

答え:
流れる 流れない
(5) 電流が流れるのは,コイルの何が変化したからか。

答え:

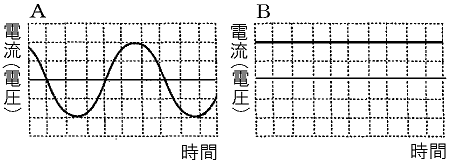

問2 (1) 下の図は,2種類の電流をオシロスコープで見たときのようすである。



Aのような電流を何というか。

答え:
(2) Bのような電流を何というか。

答え:
(3) 変圧器で電圧を簡単に変えることができるのは,A,Bのどちらか。

答え:
A B

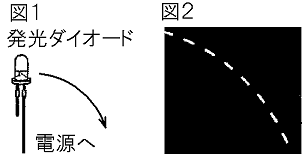

問3 (1) 図1のような装置を電源につなぎ,装置をすばやく動かして発光ダイオードを観察すると,図2のようになった。



図2より,電源から流れる電流は,直流か交流か。

答え:
直流 交流

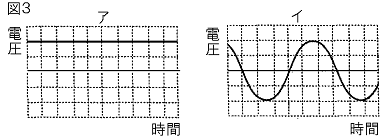

(2) この電源の電流をオシロスコープで調べたようすを表しているのは,図3のア,イのどちらか。



答え:
