地形図

[要点－地形図の見方]

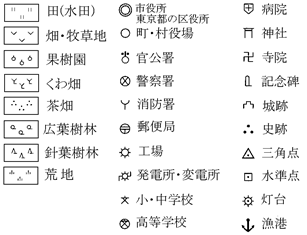

【地図記号】地形図で地形や建物、土地の利用状況などを表示するための記号。
【地形図】国土地理院が発行する、土地のようすや状態を調べてつくった地図。
【等高線】海面からの高さが同じ地点を結んだ線。
【縮尺】実際の距離と地形図上に縮小して表した距離との比。

①地図記号
　地形図にはさまざまな地図記号が使われています。
　例えば、山、川、道路、建物などを表す記号があります。

　

②方位：何も書いていなければ上が北

③縮尺：5万分の1、2万5千分の1
　　　　　例)5万分の1の地図で6cmなら、6cm×50000＝300000cm＝3000m＝3km

④地形図：国土地理院が発行／土地利用図、主題図(分布など)、段彩図、断面図

⑤等高線：主曲線計曲線
　等高線は、同じ高さの地点を結んだ線です。
　等高線の間隔が狭いところは傾斜が急で、広いところは傾斜が緩やかです。
　主曲線と計曲線があります。
　主曲線は通常10mごとに引かれ、計曲線は50mごとに引かれます。

　5万分の1　　 20m 100m
　2万5千分の1　 10m 50m
　等高線の間隔が狭いほど傾斜は急(下図ではイが急傾斜)

　

⑥地形の特徴：
　扇状地：山地から平地に流れ出る川が土砂を積もらせてできる扇形の土地。
　　　　　等高線は同心円状に広がります。
　三角州：河川が運んだ土砂が海や湖に積もってできる土地。
　　　　　等高線はほとんど見られません。
　河岸段丘：川岸に見られる階段状の土地。
　　　　　　等高線は段丘崖で狭く、段丘面で広いです。

地形図

【地形図】地形や土地の高さを表すために使われる地図。
　　　　　国土地理院が発行する、土地のようすや状態を調べてつくった地図。

①地上のようすを記号や線で表した、もっとも基本的な地図は地形図で、国土地理院が発行している。

②地形図は、あらゆる地図の基本になっている。

図面の種類

①人口のようすを表した人口分布図、
海のようすを表した海図、
自然環境のようすを表した自然環境情報図など、
特定の内容の分布や変化などを、詳しく表した地図を主題図という。

②農地・集落・森林など、土地の利用のようすを記号で表し、
さらに農地は田・畑・果樹園・茶畑等の記号別に着色した地図を土地利用図という。

③地形の起伏が良くわかるように、等高線を利用してある高度ごとに色を変えて作った図を段彩図という。

④平面図の一部を直線で切り、その切り口の高低を平面上に表した図を断面図という。

方位

【方位】ある地点から見た方角のこと。

　

縮尺

【縮尺】実際の距離と地形図上に縮小して表した距離との比。

①地図は地表の様子を縮小して表したものである。
その縮小した割合を縮尺といい、これが大きいほど地表の様子は詳しい。

②方位は、ふつう北を上にして表し、土地の高低を表すために等高線が引かれている。
｢5万分の1｣地形図では、実際の距離1kmは、地図上で2cmに表される。

等高線

【等高線】等高線は、同じ高さの地点を結んだ線です。
　　　　　等高線の間隔が狭いところは傾斜が急で、広いところは傾斜が緩やかです。

　

①海面からの高さが等しい地点を結んだ線を等高線という。
上の図で分かるように、等高線の間隔が狭いほど傾斜は急である。

②等高線には主曲線(細い線)と計曲線(太い線)がある。
2万5千分の1の地形図では10mごとに主曲線が、50mごとに計曲線が引かれている。

③また5万分の1の地形図では、20mごとに主曲線が、100mごとに計曲線が引かれている。

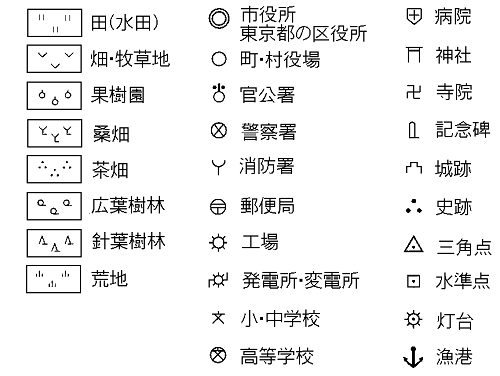

地図記号

【地図記号】地形図で地形や建物、土地の利用状況などを表示するための記号。

　
